DBY不銹鋼電動隔膜泵


質量擔保 廠家直銷 七天無理由退換
來源:上海隔膜泵廠 作者:隔膜泵選型助手 發布時間:2022-01-15 10:26:25 閱讀次數:
導讀:上海沈泉泵閥制造有限公司為您提供:DBY不銹鋼電動隔膜泵的性能參數表,安裝尺寸圖紙與圖片,如果您對預隔膜泵型號、隔膜泵批發報價與選型手冊感興趣,請撥打我公司400免費電話!...
選型報價: 獲取2021年價格
流量范圍:0-20(m3/h)
揚程范圍:30(m)
軸封形式:無
泵的類型:容積式
功率范圍:0.55-5.5(KW)
口徑范圍:10-100(mm)
材質可選:不銹鋼
連接方式:
驅動形式:三相交流電機

  DBY不銹鋼電動隔膜泵-工作原理:


DBY不銹鋼電動隔膜泵-工作原理結構圖

  圖1:空氣經由氣閥壓縮進入空氣室B之背面,由膜片擠壓液室。此種以空氣驅動的方式可免除一般活塞驅動之機械應力,從而顯著地延長膜片的壽命。在壓縮空氣將空氣室B推離中心體時,另一端之空氣室A同時被連結之中心軸拉向中心體,此時,空氣室A背面之空氣由出口排放到泵體外。如此使B室形成真空狀態,因而能靠外面大氣壓力之作用將流體由入口支管將閥球推離閥座使流體能自由地進入B室直至填滿?! ?/span>

  圖2:當受空氣擠壓之空氣室B達到其位移G限時,空氣 閥會將空氣引導至空氣室A之背面,同樣形成擠壓力而使其推離中心體,同時將連結的空氣室B拉回中心體,此時空氣室A之驅動所產生的液壓將入口閥球推回閥座,同時將出口閥球推離閥座使流體能被擠壓而從出口排出泵體 外。空氣室B被拉回中心體這個動作使A室形成真空狀態,因而能靠大氣壓力作用將流體由入口支管將閥球推離閥座而進入A室直至填滿?! ?br />
  當膜片之運動完成時,空氣閥再次引導空氣至空氣室B之背面,同時空氣室A做空氣排放動作。在泵回復到 原啟動狀態時,泵內的兩個膜片各自完成了一個空氣排放或流體排放的過程。這構成了一個循環泵送過程。依使用狀況,泵通過數次完全的循環泵送動作而使泵達到 自吸狀態。


       DBY不銹鋼電動隔膜泵-型號意義:

DBY不銹鋼電動隔膜泵-型號意義

  DBY不銹鋼電動隔膜泵-產品優勢:

不銹鋼電動隔膜泵

  1、不需灌引水,自吸能力達7米以上。

  2、通過性能好,直徑在10毫米以下的顆粒、泥漿等均可以毫不費力地通過。

  3、由于隔膜將被輸送介質和傳動機械件分開,所以介質不會向外泄漏。且泵本身無軸封,使用壽命大大延長。根據不同介質,隔膜分為氯丁橡膠、氟橡膠、丁晴橡膠等,完全可以滿足不同用戶的要求。

  4、泵體介質流經部份,可根據用戶要求,分為鑄鐵、不銹鋼、襯膠、電機分為普通式、防爆式、調速式,該泵正應用在下列場合。

  5、各種劇毒、易燃、易揮發液體。

  6、各種強酸、強堿、強腐蝕液體。

  7、可輸送較高溫度的介質150℃。

  8、作為各種壓濾機前G送壓裝置。

  9、熱水回收及循環。

  10、油罐車、油庫、油品裝卸。

  11、泵吸泡菜果醬、土豆泥、巧克力等。

  12、泵吸油漆、樹膠、顏料粘合劑。

  13、各種瓷器釉漿水泥灌漿灰漿泥漿。

  14、各種橡膠漿乳膠、有機溶劑、填料。

  15、用泵為油輪駁船清倉吸取倉內污水及剩油。

  16、啤酒花及發酵粉稀漿、糖漿、糖蜜。

  17、泵吸礦井、坑道、隧道、下水道中污水、沉淀物。

  18、各種特殊介質的吸送。

  19、電動隔膜泵結構緊湊、體積小、重量輕、裝拆方便;

  20、傳動效率高;

  21、運轉平穩、噪音低;

  22、襯氟電動隔膜泵使用壽命長;

  23、可無泄漏輸送介質;

  24、襯氟電動隔膜泵可承受空載運行;

  25、不需灌引水,能自吸;

  26、通過性能好,大顆粒雜質、泥漿等均可毫不費力地通過;

  27、根據不同介質,隔膜分為氯丁橡膠、氟橡膠、丁腈橡膠、四氟乙烯,完全可以滿足不同用戶的需要。過流部件也可根據用戶要求,分為  鐵、不銹鋼、鋁合金,電機分為普通型隔膜泵和防爆型隔膜泵。

  DBY不銹鋼電動隔膜泵-性能參數:

不銹鋼電動隔膜泵性能參數

  DBY不銹鋼電動隔膜泵-結構圖紙:

DBY不銹鋼電動隔膜泵-結構圖紙
主要零件名稱及材質

編號 名稱 材質 數量
1 電機   1
2 聯軸器 HT200 2
3 六角彈性塊 氯丁橡膠 1
4 偏心輪 HT250 2
5 連桿 ZG 2
6 減速箱   1
7 螺栓 Q235-A 4
8 開口銷 Q235-A 2
9 活塞銷 A3 2
10 活塞 無縫管兩端焊接 2
11 缸套 HT200 2
12 油杯   2
13 螺栓 Q235-A 16
14 隔膜 丁晴橡膠 氯丁橡膠 4
15 出水管 鋁合金 1
鑄鐵
不銹鋼
襯膠
16 泵體 鋁合金 2
鑄鐵
不銹鋼
襯膠
17 閥球 不銹鋼 4
18 進水管 鋁合金 1
鑄鐵
不銹鋼
襯膠
19 底座 HT200 槽鋼 1
20 螺栓 Q235-A 8
21 閥口座 氯丁橡膠 丁晴橡膠 4
22 螺栓 Q235-A 4
23 螺栓 Q235-A 4
24 壓板 A3 4

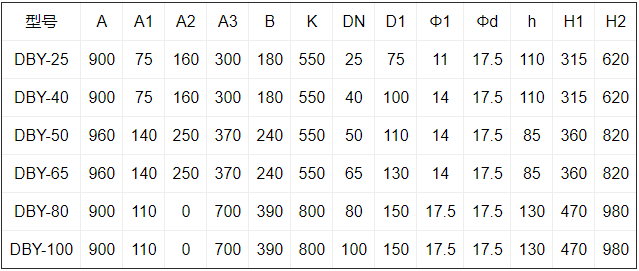

  DBY不銹鋼電動隔膜泵-安裝尺寸:

DBY不銹鋼電動隔膜泵-安裝尺寸
DBY不銹鋼電動隔膜泵-安裝尺寸
DBY不銹鋼電動隔膜泵-安裝尺寸

不銹鋼電動隔膜泵型號參數


  DBY不銹鋼電動隔膜泵-注意事項:


  正確選用電動隔膜泵

  本隔膜泵的主要部件是隔膜.正確選用隔膜可以達到事半功倍的目的,用戶訂貨時須注明輸送介質的性質,以便出廠時配備不同隔膜,一般隔膜有下列幾種:

  1.丁晴隔膜;主要用于耐油場合。

  2.氯丁橡膠5031#本單位特制,主要用于耐丙酮及各種酸類、堿類。

  3.氟橡膠6021#本單位特制,主要用于高溫150℃:,耐甲笨耐腐蝕。但價格比其它隔膜高。

  4.食品橡膠,專用于食品飲料的輸送。

  注意事項

  1.泵出口嚴禁安裝閥門,如必需裝閥門;要在出口安裝安全閥門,工作壓力不得超過4公斤,以免造成損失。

  2.應及時加油,保持潤滑系統正常運轉。

  3.泵在使用中環境溫度應小于40℃、電機溫度不得超過75℃。

  4.被輸送的介質及其溫度應在泵材允許范圍內。

  5.對于輸送液體為易沉淀結晶的介質時,使用后應及時清洗排凈泵內積物,以免再開時損壞。

  DBY不銹鋼電動隔膜泵-技術文檔:

不銹鋼電動隔膜泵技術文檔
