「隔膜泵」QBY氣動隔膜泵


質量擔保 廠家直銷 七天無理由退換
來源:上海隔膜泵廠 作者:隔膜泵選型助手 發布時間:2022-03-15 15:04:53 閱讀次數:
導讀:上海沈泉泵閥制造有限公司為您提供:QBY氣動隔膜泵的性能參數表,安裝尺寸圖紙與圖片,如果您對預隔膜泵型號、隔膜泵批發報價與選型手冊感興趣,請撥打我公司400免費電話! ...
選型報價: 獲取2021年價格
流量范圍:0-30(m3/h)
揚程范圍:0-60(m)
軸封形式:無
泵的類型:容積式
功率范圍:(KW)
口徑范圍:10-100(mm)
材質可選:灰鑄鐵,不銹鋼,氟塑料,增強聚丙烯,鋁合金
連接方式:
驅動形式:壓縮空氣



  一、QBY氣動隔膜泵主要用途:

  1、隔膜泵吸花生醬、泡菜、土豆泥、小紅腸、果醬蘋果漿、巧克力等。

  2、隔膜泵吸油漆、樹膠、顏料。

  3、粘合劑和膠水、全部種類可用泵吸取。

  4、各種瓦、瓷、磚器及陶器釉漿。

  5、油井鉆好后,用泵吸沉積物及灌漿。

  6、泵吸各種乳劑和填料。 .

  7、隔膜泵吸各種污水。

  8、用泵為油輪,駁船清倉吸取倉內污水。

  9、啤酒花及發酵粉稀漿、糖漿、糖密。

  10、隔膜泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。

  11、各種橡膠漿。

  12、各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。

  13、各種劇毒、易燃、易揮發液體。

  14、各種強酸、強堿、強腐蝕液體。

  15、各種高溫液體Z高可耐150℃。

  16、作為各種固液分離設備的前G送壓裝置。

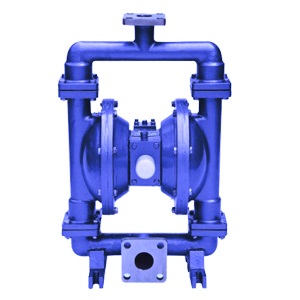

QBY系列氣動隔膜泵

  二、QBY氣動隔膜泵產品簡介:

  上海品牌廠家沈泉泵閥生產制造的生產的QBY系列氣動隔膜泵是一種新型輸送機械,采用壓縮空氣為動力源,對于各種腐蝕性液體,帶顆粒的液體,高粘度、易揮發、易燃、劇毒的液體,均能予以抽光吸盡。其性能參數與聯邦德G的WLLDENPVMPS、美G的MARlOWPUMPS相近。各行業不同工況QBY氣動隔膜泵適用型號的選型及不同材質和配置下的價格問題歡迎致電24小時報價熱線400-6656-887咨詢2019年隔膜泵廠家直銷價格,同時可提供外形尺寸、安裝圖紙,結構圖紙、曲線圖譜和安裝尺寸等數據。

  三、QBY氣動隔膜泵技術參數:

  流量:0-30m3/h

  揚程:0-50m

  口徑:10-100mm

  溫度:-15-+120℃

  壓力:0.1-0.7MPa

  自吸高度:5-7m

  氣動隔膜泵應用實例

  1、油罐清底,盡管有墊水法抽油,也不能保證將油抽凈,表面總要剩下至少3-5mm厚的油層。以5000m3油罐為例,每次大約損耗1-1.5t油。對于有低位脫水槽的油罐,雖可將剩下的油和水排放到含油污水處理場回收,但是揮發的油品在輸送過程中大都揮發殆盡,且污染環境。

  2、臨時倒罐、裝卸車和油品采樣,煉油生產調度過程中,油品經常要臨時倒罐、裝車和對油罐中油品采樣檢驗?;蛘邽榱瞬恢劣谖廴菊5墓芫€時,用隔膜泵接臨時管線可以迅速方便地完成此項任務。

  3、油輪倉底油回收一條3000t的油輪用固定螺桿泵卸油,倉庫隔板之間至少要剩余50t油,若用排量較大的隔腆泵,可以收到很好的效果。

  4、瓦斯、硫化氫殘液的輸送煉油廠火炬底部的瓦斯殘液和含硫水,需要集中排放和處理,否則會形成酸性腐蝕設備。

  5、陶瓷行業:用該泵抽吸釉漿,并可用于向壓濾機送壓。

  6、下水井、暗溝排除漬水、污油在下水井管道,閥門及暗溝檢修時,需要排除漬水和污油。用潛水泵雖可抽盡潰水,但往往這些地方都遠離電源,很不方便。使用隔膜泵則可采用壓?氣瓶作動力,回收污油,排泄?jié)⑺?/span>

  7、污水處理場和污泥池的清掃污水處理場的污泥池,常常聚積大量的油泥和淤沙,需要清掃,采用隔膜泵抽吸靈活、方便省工、省力、省時。

  8、液化氣泵房和化驗室排漬水,由于這些地方地勢較低,又是一G防火區,采用隔膜泵排漬水比較安全,比用水抽子、汽抽子效率高出好多倍。

  9.此外,此泵應用于環烷酸精制轉料,裝車亞硫酸納液體輸送,苯類原料裝卸車等方面都有它自己的優勢。

  四、QBY氣動隔膜泵性能參數選型表

型號 流量
(m3/h)
揚程
(m)
出口壓力
(kgf/cm2)
吸程
(m)
Z大允
許能
過顆粒
直徑
(mm)
Z大供氣
壓力
(kbf/cm2)
Z大供氣
消耗量
(m3/min)
材料
鋁合金 不銹鋼 鑄造鐵 增強聚丙烯
QBY-10 0~0.8 0~60 6 5 1 7 0.3
QBY-15 0~1 0~60 6 5 1 7 0.3
QBY-25 0~2.4 0~60 6 7 2.5 7 0.6
QBY-40 0~8 0~60 6 7 4.5 7 0.6
QBY-50 0~12 0~60 6 7 8 7 0.9 /
QBY-65 0~16 0~60 6 7 8 7 0.9 /
QBY-80 0~24 0~60 6 7 10 7 1.5 /
QBY-100 0~30 0~60 6 7 10 7 1.5 /

  用戶可根據此表選型確定型號,如有特殊情況可咨詢我公司技術人員。

  五、QBY氣動隔膜泵型號意義

QBY系列氣動隔膜泵型號意義

  六、QBY氣動隔膜泵結構圖紙

QBY結構圖紙

  1 進氣口 2 配氣閥體 3 配氣閥 4 圓球 5 球座 6 隔膜 7 連桿 8 連桿銅套 9 中間支架 10 泵進口 11 排氣口

  七、QBY氣動隔膜泵工作原理

QBY氣動隔膜泵工作原理

  八、QBY系列氣動隔膜泵(安裝尺寸)

型號 A B C D E H1 H 絲扣 備注
QBY-10 160 0 200 160 10 40 260 3/8”
鑄鐵、不銹鋼、鋁合金


QBY-15 160 0 200 160 10 40 260 1/2”
QBY-20 180 155 300 200 10 40 400 3/4”
QBY-25 210 160 320 230 12 50 470 1”
QBY-40 210 160 320 230 12 50 470 11/2
型號 A B C D E H1 H 絲扣 備注
QBY-10 160 0 200 160 10 40 260 3/8”
鑄鐵、不銹鋼、鋁合金


QBY-15 160 0 200 160 10 40 260 1/2”
QBY-20 180 155 300 200 10 40 400 3/4”
QBY-25 210 160 320 230 12 50 470 1”
QBY-40 210 160 320 230 12 50 470 11/2
QBY系列氣動隔膜泵(安裝尺寸)

QBY氣動隔膜泵型號參數表

  九、QBY系列氣動隔膜泵幾種隔膜材料適應介質特性

QBY氣動隔膜泵介質表

  備注:以上參數選型表只是QBY氣動隔膜泵的部分性能參數,如在上表中沒有找到符合貴單位要求的型號參數可以向我們咨詢,我們有專業的工程師為您提供常規產品中沒有的參數選型,更加精準的選出適合貴單位適用的隔膜泵型號產品。

  在選型過程中請盡量提供以下幾項數據:1、口徑,2、流量,3、揚程或者水頭,4、過流材質,5、流體介質,6、介質粘稠度,7、介質是否含有顆粒,8、電機功率(KW),9、轉速(r/min),10、電壓〔V〕,11、使用環境:室內或室外,高原或平原,所處位置是否要求防爆等等,如果你對以上關于QBY氣動隔膜泵的選型,不同流體介質適用泵體,葉輪和機械密封等過流部件的材質及不同配置的2019年價格有任何問題,請您致電我公司,我們將竭誠為您提供優質的服務。
