CDLF不銹鋼立式多級管道泵


質量擔保 廠家直銷 七天無理由退換
來源：上海管道離心泵廠 作者：管道泵選型助手 發布時間：2022-01-21 20:10:54 閱讀次數：
導讀：上海沈泉泵閥制造有限公司為您提供：CDLF不銹鋼立式多級離心泵的性能參數表，安裝尺寸圖紙與圖片，如果您對管道離心泵型號、管道離心泵批發報價與選型手冊感興趣，請撥打我公司400免費電話！ ...
選型報價： 獲取2021年價格
流量范圍：2-160（m3/h）
揚程范圍：24-200（m）
軸封形式：機械密封
泵的類型：離心式
功率范圍：1.1-132（KW）
口徑范圍：φ25-φ150（mm）
材質可選：灰鑄鐵,不銹鋼
連接方式：聯軸器
驅動形式：三相交流電機

　　一、　上海品牌廠家沈泉泵閥生產制造的CDLF不銹鋼多級離心泵產品用途：

　　供水：水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓。

　　工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。

　　工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸性和堿性介質輸送。

　　水處理：超濾系統、反滲透系統、蒸餾系統、分離器和游泳池的水處理系統。

　　灌溉：農田灌溉、噴灌、滴灌。

CDLF系列輕型不銹鋼立式多G泵

　　各行業不同工況CDLF不銹鋼立式多級離心泵適用型號的選型及不同材質和配置下的價格問題歡迎致電24小時報價熱線400-6656-887咨詢2022年多級管道離心泵廠家直銷價格，同時可提供外形尺寸、安裝圖紙，結構圖紙、曲線圖譜和安裝尺寸等數據。

　　二、CDLF不銹鋼多級離心泵產品簡介：

　　CDLF系列輕型不銹鋼立式多級離心泵是吸取了G內外先進技術而設計制造的非自吸立式多級離心泵，采用標準立式電機和快裝式機械密封，更換非常方便。管道泵的過流部分均采用不銹鋼(304\316)材料制成，可適用于輕度腐蝕性介質。該產品可替代G外CR、CRN等同類產品。

　　三、CDLF不銹鋼多級離心泵產品特征：

　　1、采用優良的水力模型和先進的制造工藝，大大提高管道泵的性能及使用壽命。

　　2、由于軸封采用材料為硬質合金及氟橡膠的機械密封，可提高管道泵運行的可靠性及輸送介質的溫度。

　　3、管道泵的過流部分采用不銹鋼板沖壓焊接而成，使得管道泵可適用于輕度腐蝕性介質。

　　4、整體結構緊湊、體積小、重量輕、噪聲低、節能效果顯著，檢修方便。

　　5、管道泵的進水口與出水口位于管道泵泵座同一水平線上，可直接用于管路當中。

　　6、采用標準電機，用戶可方便地根據需要配備電機。

　　7、可根據用戶需要配備智能保護器，對泵干轉、缺相、過載等進行有效保護。

CDLF系列輕型不銹鋼立式多G泵拆解圖

　　四、CDLF不銹鋼多級離心泵輸送介質：

　　1、稀薄、清潔、不含固體顆?；蚶w維的非易燃易爆介質。

　　2、諸如礦泉水、軟化水、純水、清油和其他輕化工介質。

　　3、管道泵主要材料為不銹鋼，可應用于抽送輕度腐蝕性介質。

　　五、CDLF不銹鋼多級離心泵技術參數：

　　流量：4.2-504m3/h;

　　揚程：24-240m;

　　功率：1.5-450kw;

　　轉速：1480r/min;

　　口徑：φ40-φ250;

　　溫度范圍：0-+90℃;

　　工作壓力：≤2.4Mpa。

　　六、CDLF不銹鋼多級離心泵型號意義：

　　CDL F 4 — 120

　　| | | |

　　| | | |______ G數×10

　　| | |

　　| | |__________ 額定流量m3/h

　　| |

　　| |_____________ 流過部件為不銹鋼(304或316)

　　|

　　|_________________ 輕型不銹鋼立式多級離心泵

　　七、CDLF系列輕型不銹鋼立式多級泵(性能圖譜)

CDLF系列輕型不銹鋼立式多G泵（性能圖譜）

　　八、CDLF型不銹鋼多級離心泵參數尺寸

CDLF型不銹鋼多G離心泵參數尺寸（1T）
CDLF型不銹鋼多級離心泵參數尺寸（1T）
規 格 電機 Q 0.4 0.6 0.8 1 1.2 1.6 1.8 2 尺寸/Size 重量
型 號 （KW） m3/h B1 B2 B1+B2 D1 D2 kg
CDLF1-20 0.37 H 13 12.5 12 11.5 11 10.5 9.5 9 220 210 430 148 117 20
CDLF1-30 0.37 (m) 19 18 17.5 17 16.5 16 14 12 238 210 448 148 117 20
CDLF1-40 0.37 　 24 23.5 23 22.5 21.5 21 18 16 256 210 466 148 117 20
CDLF1-50 0.37 　 30 29.6 29 28 27 26 22 20 247 210 484 148 117 20
CDLF1-60 0.37 　 36 35.5 35 33.5 33 31 26 23 292 210 502 148 117 20
CDLF1-70 0.37 　 42 41 40.5 39 38 36 30 27 310 210 520 148 117 20
CDLF1-80 0.55 　 48 47 46 45 43 41 34 30 328 210 538 148 117 22
CDLF1-90 0.55 　 54 53 52 51 49 46 39 33 364 210 556 148 117 22
CDLF1-100 0.55 　 60 59 58 57 54 51 43 36 364 210 574 148 117 22
CDLF1-110 0.55 　 66 65 63 61 59 56 47 40 382 210 592 148 117 22
CDLF1-120 0.75 　 72 71 69 67 64 61 51 44 405 245 650 170 142 25
CDLF1-130 0.75 　 78 77 75 73 69 66 55 47 423 245 668 170 142 25
CDLF1-150 0.75 　 89 88 86 84 79 76 65 55 459 245 704 170 142 25
CDLF1-170 1.1 　 101 99 97 95 89 86 71 62 495 245 704 170 142 28
CDLF1-190 1.1 　 113 110 108 106 99 96 79 69 531 245 776 170 142 28
CDLF1-210 1.1 　 124 122 120 117 110 106 87 75 567 245 812 170 142 30
CDLF1-230 1.1 　 137 133 131 128 121 116 96 82 603 245 848 170 142 33
CDLF1-250 1.5 　 149 145 143 139 131 126 104 89 656 290 946 190 155 40
CDLF1-270 1.5 　 161 157 155 150 141 136 112 95 692 290 982 190 155 40
CDLF1-300 1.5 　 178 175 171 166 157 150 124 106 746 290 1036 190 155 40
CDLF1-330 2.2 　 196 192 188 183 173 165 137 118 800 290 1090 190 155 45
CDL1F-360 2.2 　 214 210 205 200 190 181 151 130 854 290 1144 190 155 45
CDLF型不銹鋼多G離心泵參數尺寸（2T）
CDLF型不銹鋼多級離心泵參數尺寸（2T）
規 格 電機 Q 1 1.2 1.6 2 2.4 2.8 3.2 3.5 尺寸/Size 重量
型 號 （KV） m3/h B1 B2 B1+B2 D1 D2 kg
CDLF2-20 0.37 H 18 17 16 15 13 12 10 8 220 210 430 148 117 20
CDLF2-30 0.37 27 26 24 22 20 18 15 12 238 210 448 148 117 20
CDLF2-40 0.55 36 35 33 30 26 24 20 16 256 210 466 148 117 20
CDLF2-50 0.55 45 43 40 37 33 30 24 20 274 210 484 148 117 20
CDLF2-60 0.75 53 52 50 45 40 36 30 24 297 245 542 170 142 25
CDLF2-70 0.75 63 61 57 52 47 41 35 28 315 245 560 170 142 25
CDLF2-90 1.1 80 78 73 67 61 54 45 37 351 245 596 170 142 30
CDLF2-110 1.1 98 95 89 82 73 64 54 44 387 245 632 170 142 30
CDLF2-130 1.5 116 114 106 98 89 78 65 52 440 290 730 190 155 35
CDLF2-150 1.5 134 130 123 112 100 90 73 60 476 290 766 190 155 35
CDLF2-180 2.2 161 157 148 136 121 108 91 76 530 290 820 190 155 40
CDLF2-220 2.2 197 192 180 165 148 130 110 90 602 290 892 190 155 45
CDLF2-160 3 232 228 214 198 179 158 130 110 682 315 997 197 160 50

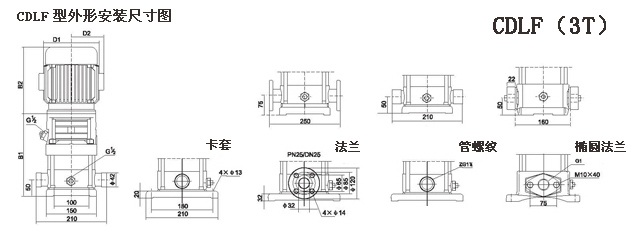

CDLF型不銹鋼多G離心泵參數尺寸（3T）
CDLF型不銹鋼多級離心泵參數尺寸（3T）
規 格 電機 Q 1.2 1.6 2 2.4 2.8 3 3.2 3.6 4 尺寸/Size 重量
型 號 （KV） m3/h B1 B2 B1+B2 D1 D2 （kg）
CDLF3-20 0.37 H 12.5 11.5 11 10.5 10 9 8 7 6 220 210 430 148 117 20
CDLF3-30 0.37 (m) 19 18.5 17.5 16.5 15 14 13 11 9 238 210 448 148 117 20
CDLF3-40 0.37 　 25 24 23 21.5 20 19 18 15 12 256 210 466 148 117 20
CDLF3-50 0.37 　 31 30 29 27 15 23 22 19 16 274 210 484 148 117 20
CDLF3-60 0.55 　 36 35 34 32 30 28 27 23 19 292 210 502 148 117 22
CDLF3-70 0.55 　 43 41 39 37 34 32 31 27 22 310 210 520 148 117 22
CDLF3-80 0.75 　 49 47 45 43 39 37 35 31 25 333 245 578 170 142 22
CDLF3-90 0.75 　 55 53 51 48 45 42 40 35 28 351 245 596 170 142 22
CDLF3-100 0.75 　 61 59 57 54 50 47 45 39 31 369 245 614 170 142 22
CDLF3-110 1.1 　 67 64 61 58 54 51 49 42 34 387 245 632 170 142 25
CDLF3-120 1.1 　 73 70 67 63 58 55 52 45 37 405 245 650 170 142 25
CDLF3-130 1.1 　 78 76 73 69 64 60 57 49 40 423 245 668 170 142 25
CDLF3-150 1.1 　 90 88 84 79 73 69 66 57 46 459 245 704 170 142 25
CDLF3-170 1.5 　 103 100 96 90 83 79 75 64 52 512 290 802 190 155 30
CDLF3-190 1.5 　 115 112 107 100 92 88 83 72 58 548 290 838 190 155 35
CDLF3-210 2.2 　 128 124 119 112 102 98 91 79 64 584 290 874 190 155 35
CDLF3-230 2.2 　 140 135 130 122 112 107 100 86 70 620 290 910 190 155 40
CDLF3-250 2.2 　 151 147 141 131 122 116 109 94 76 656 290 946 190 155 40
CDLF3-270 2.2 　 164 159 152 143 132 124 117 101 82 692 290 982 190 155 40
CDLF3-290 2.2 　 175 170 163 153 142 133 126 109 88 728 290 1018 190 155 40
CDLF3-310 3 　 187 182 175 165 153 142 135 116 94 772 315 1087 197 165 45
CDLF3-330 3 　 199 194 187 176 163 151 145 125 100 808 315 1123 197 165 50
CDLF3-360 3 　 218 212 204 192 178 168 159 137 109 862 315 1177 197 165 50
CDLF型不銹鋼多G離心泵參數尺寸（4T）
CDLF型不銹鋼多級離心泵參數尺寸（4T）
規 格 電機 Q 1.5 2 3 4 5 6 7 8 尺寸/Size 重量
型 號 （KV） m3/h B1 B2 B1+B2 D1 D2 （kg）
CDLF4-20 0.37 H 19 18 17 15 13 10 8 6 238 210 448 148 117 20
CDLF4-30 0.55 (m) 28 27 26 24 20 18 13 10 265 210 475 148 117 20
CDLF4-40 0.75 　 38 36 34 32 27 24 19 13 297 245 542 170 142 20
CDLF4-50 1.1 　 47 45 43 40 34 31 23 17 324 245 569 170 142 25
CDLF4-60 1.1 　 56 54 52 48 41 37 28 20 351 245 569 170 142 25
CDLF4-70 1.5 　 66 63 61 56 58 43 33 24 395 290   685 190 155 30
CDLF4-80 1.5 　 74 72 70 64 55 50 38 27 422 290 712 190 155 30
CDLF4-100 2.2 　 96 90 87 81 71 62 48 34 476 290 766 190 155 30
CDLF4-120 2.2 　 114 108 104 95 85 75 58 41 530 290 820 190 155 35
CDLF4-140 3 　 136 126 122 112 101 89 68 48 592 315 907 197 165 35
CDLF4-160 3 　 152 144 140 129 115 101 78 55 646 315 961 197 165 40
CDLF4-190 4 　 183 171 168 153 137 122 93 67 727 335 1062 230 188 45
CDLF4-220 4 　 211 200 192 178 160 138 108 79 8, 08 335 1143 230 188 50
CDLF型不銹鋼多G離心泵參數尺寸（8T）
CDLF型不銹鋼多級離心泵參數尺寸（8T）
規 格 電機 Q 5 6 7 8 9 10 11 12 尺寸/Size 重量
型 號 （KV） m3/h B1 B2 B1+B2 D1 D2 （kg）
CDLF8-20/1 0.75 H(m) 10 9.5 9.3 9 8.5 8 7 6 350 245 595 170 142 25
CDLF8-20 0.75 20 19.5 19 18 17 16 14 13 350 245 595 170 142 25
CDLF8-30 1.1 30 29.5 28.5 27 25 24 21 19 380 245 625 170 142 30
CDLF8-40 1.5 41 39.5 38 36 34 32 28 26 420 290 710 190 155 30
CDLF8-50 2.2 52 50 48 45 42 40 36 32 450 290 740 190 155 40
CDLF8-60 2.2 62 60 57 54 51 48 43 39 480 290 770 190 155 40
CDLF8-80 3 83 80 77 73 69 65 58 52 550 315 865 197 165 45
CDLF8-100 4 104 100 97 92 87 81 73 65 610 335 945 230 188 55
CDLF8-120 4 124 120 116 111 104 92 87 78 670 335 1005 230 188 55
CDLF8-140 5.5 145 141 136 130 122 113 102 92 750 430 1180 260 208 80
CDLF8-160 5.5 166 161 156 148 138 130 118 106 810 430 1240 260 280 80
CDLF8-180 7.5 187 182 175 167 157 146 134 120 870 430 1300 260 280 90
CDLF8-200 7.5 215 204 196 186 175 163 150 135 930 430 1360 260 208 90
CDLF型不銹鋼多G離心泵參數尺寸（16T）
CDLF型不銹鋼多級離心泵參數尺寸（16T）
規 格 電機 Q 8 10 12 14 16 18 20 22 尺寸/Size 重量
型 號 （KV） m3/h B1 B2 B1+B2 D1 D2 （kg）
CDLF16-20 2.2 H 27 26 25 24 22 21 19 16 400 290 690 190 155 40
CDLF16-30 3 (m) 41 40 38 37 34 32 26 25 455 315 770 197 165 50
CDLF16-40 4 　 54 53 52 49 46 43 38 34 500 335 835 230 188 55
CDLF16-50 5.5 　 68 67 65 62 58 54 48 43 565 430 995 260 208 70
CDLF16-60 5.5 　 82 80 78 74 70 64 58 52 610 430 1040 260 208 75
CDLF16-70 7.5 　 96 95 91 87 82 76 68 61 655 430 1085 260 208 80
CDLF16-80 7.5 　 110 108 104 99 94 86 77 70 700 430 1130 260 208 80
CDLF16-100 11 　 138 136 131 125 118 109 97 87 820 490 1310 330 255 140
CDLF16-120 11 　 166 162 157 150 141 130 116 105 910 490 1400 330 255 145
CDLF16-140 15 　 194 190 184 175 166 152 136 122 1000 490 1490 330 255 160
CDLF16-160 15 　 222 217 210 200 189 172 156 140 1090 490 1580 330 255 165
CDLF型不銹鋼多G離心泵參數尺寸（32T）
CDLF型不銹鋼多級離心泵參數尺寸（32T）
規 格 電機 Q 16 20 24 28 32 36 40 尺寸/Size 重量
型 號 （KV） m3/h B1 B2 B1+B2 D1 D2 （kg）
CDLF32-10-1 1.5 H 14 13 12 11 9 7 4 505 290 795 190 155 68
CDLF32-10 2.2 (m) 18 17 15 14 13  11 8 505 290 795 190 155 71
CDLF32-20-2 3 　 29 28 26 23 20 16 11 575 315 890 197 165 78
CDLF32-20 4 　 36 34 32 29 27 23 18 575 335 910 230 188 84
CDLF32-30-2 5.5 　 47 44 41 38 33 28 21 645 430 1075 260 208 93
CDLF32-30 5.5 　 54 51 48 44 40 35 27 645 430 1075 260 208 93
CDLF32-40-2 7.5 　 65 62 58 53 46 40 30 715 430 1145 260 208 102
CDLF32-40 7.5 　 72 69 65 59 53 47 37 715 430 1145 260 208 102
CDLF32-50-2 11 　 83 79 74 68 60 52 41 890 490 1380 330 255 172
CDLF32-50 11 　 90 86 81 74 67 59 47 890 490 1380 330 255 172
CDLF32-60-2 11 　 101 97 90 83 74 65 , 960 490 1450 330 225 　
　 51 　
CDLF32-60 11 　 108 104 97 90 81 72 57 960 490 1450 330 255 176
CDLF32-70-2 15 　 119 114 107 98 88 78 60 1030 490 1520 330 255 188
CDLF32-70 15 　 126 121 113 105 95 85 67 1030 490 1520 330 255 188
CDLF32-80-2 15 　 136 131 123 114 102 90 71 1100 490 1590 330 255 192
CDLF32-80 15 　 144 138 130 120 109 97 77 1100 490 1590 330 255 192
CDLF32-90-2 18.5 　 154 148 140 129 117 102 82 1170 550 1720 330 255 218
CDLF32-90 18.5 　 162 156 147 136 124 109 88 1170 550 1720 330 255 218
CDLF32-100-2 18.5 　 175 166 157 146 131 115 91 1240 550 1790 330 255 222
CDLF32-100 18.5 　 182 173 164 152 138 122 98 1240 550 1790 330 255 222
CDLF32-110-2 22 　 193 184 173 164 146 128 102 1310 590 1900 360 285 259
CDLF32-110 22 　 200 191 180 168 153 135 109 1310 590 1900 360 285 259
CDLF32-120-2 22 　 211 201 190 178 160 140 113 1380 590 1970 360 285 263
CDLF32-120 22 　 218 208 196 184 167 147 120 1380 590 1970 360 285 263
CDLF32-130-2 30 　 230 218 206 193 174 153 124 1450 660 2110 400 310 327
CDLF32-130 3 　 237 225 213 200 181 160 131 1450 660 2110 400 310 327
CDLF32-140-2 30 　 247 235 222 210 189 165 135 1520 660 2180 400 310 331
CDLF32-140 30 　 255 242 229 216 196 172 142 1520 660 2180 400 310 331

　　備注：以上參數選型表只是CDLF不銹鋼多級離心泵的部分性能參數，如在上表中沒有找到符合貴單位要求的型號參數可以向我們咨詢，我們有專業的工程師為您提供常規產品中沒有的參數選型，更加精準的選出適合貴單位適用的多級管道離心泵型號產品。在選型過程中請盡量提供以下幾項數據：1、口徑，2、流量，3、揚程或者水頭，4、過流材質，5、流體介質，6、介質粘稠度，7、介質是否含有顆粒，8、電機功率(KW)，9、轉速(r/min)，10、電壓〔V〕，11、使用環境：室內或室外，高原或平原，所處位置是否要求防爆等等，如果你對以上關于CDLF不銹鋼多級離心泵的選型，不同流體介質適用泵體，葉輪和機械密封等過流部件的材質及不同配置的2022年價格有任何問題，請您致電我公司24小時熱線400-6656-887，我們將竭誠為您提供優質的服務。

　　相關產品推薦：CDL輕型不銹鋼多級離心泵　GDL型立式多級管道離心泵 QDLF立式多級不銹鋼離心泵

上一篇：沒有了 下一篇：ISG立式管道離心泵
免責聲明：部分文章信息來源于網絡以及網友投稿，本網站只負責對文章進行整理、排版、編輯，是出于傳遞 更多信息之目的，并不意味著贊同其觀點或證實其內容的真實性，如本站文章和轉稿涉及版權等問題，請作者在及時聯系本站，我們會盡快處理。
本文標題：CDLF不銹鋼立式多級管道泵本文地址：http://www.shuake100.cn/ISG/184.html

全國統一服務熱線：400-6656-887

地址：上海市嘉定區綠色經濟工業園

郵箱：sales@sqmade.com

上海沈泉泵閥制造有限公司供應CDLF不銹鋼立式多級管道泵選型，型號及價格在這一站購買齊全 地址：上海市嘉定區綠色經濟工業園 備案號： 滬ICP備10008193號-4

曲沃县| 潼南县| 扶绥县| 沈阳市| 绥中县| 彝良县| 沁阳市| 石家庄市| 桂阳县| 繁昌县| 云霄县| 安多县| 昌黎县| 兴山县| 鄯善县| 红原县| 平罗县| 嵊泗县| 慈溪市| 隆子县| 南投市| 建阳市| 余姚市| 广西| 会泽县| 红桥区| 金沙县| 怀柔区| 奈曼旗| 清涧县| 吕梁市| 九龙坡区| 永仁县| 永川市| 九江县| 建宁县| 沐川县| 八宿县| 盐池县| 疏勒县| 和田市|
